在線涂層厚度測量系統
深圳市華豐科技有限公司致力于在線涂層測厚系統的研發與生產，公司新推出的在線式涂層測厚系統，基于磁感應、電渦流、電容和激光測距原理，能夠測量導電或?qū)Т挪牧仙细鞣N涂鍍層厚度以及漆膜厚度。根據用戶的不同需求，在線涂層測厚系統分以下幾類：
磁感應測厚系統-測量鐵磁性金屬基體上的非磁性覆層厚度
磁感應原理是利用從測頭經過非鐵磁覆層而流入鐵磁基體的磁通的大小，來測定覆層厚度。也可以測定與之對應的磁阻的大小，來表示其覆層厚度。覆層越厚，則磁阻越大，磁通越小。利用磁感應原理的測厚儀，原則上可以有導磁基體上的非導磁覆層厚度。一般要求基材導磁率在500以上。如果覆層材料也有磁性，則要求與基材的導磁率之差足夠大（如鋼上鍍鎳）。當軟芯上繞著線圈的測頭放在被測樣本上時，儀器自動輸出測試電流或測試信號。早期的產品采用指針式表頭，測量感應電動勢的大小，儀器將該信號放大后來指示覆層厚度。近年來的電路設計引入穩頻、鎖相、溫度補償?shù)鹊匦录夹g(shù)，利用磁阻來調制測量信號。還采用專利設計的集成電路，引入微機，使測量精度和重現性有了大幅度的提高（幾乎達一個數量級）?，F(xiàn)代的磁感應測厚儀，分辨率達0.1μm，允許誤差達1%，量程達10mm。
磁性原理測厚儀可應用來精確測量鋼鐵表面的油漆層，瓷、搪瓷防護層，塑料、橡膠覆層，包括鎳鉻在內的各種有色金屬電鍍層，以及化工石油行業的各種防腐涂層。

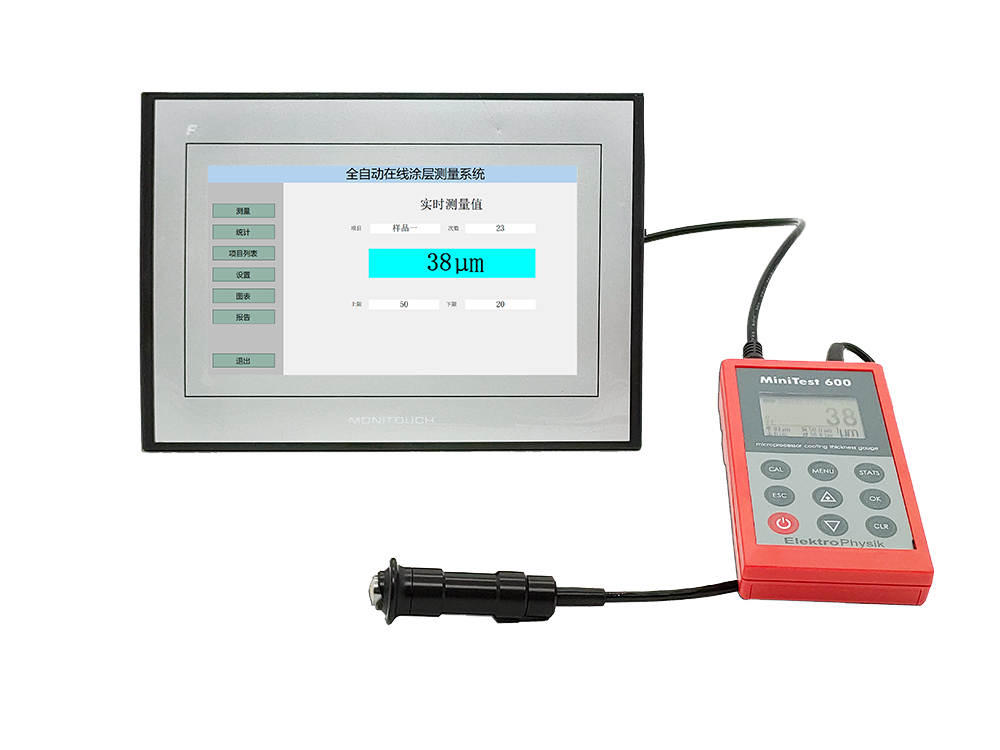

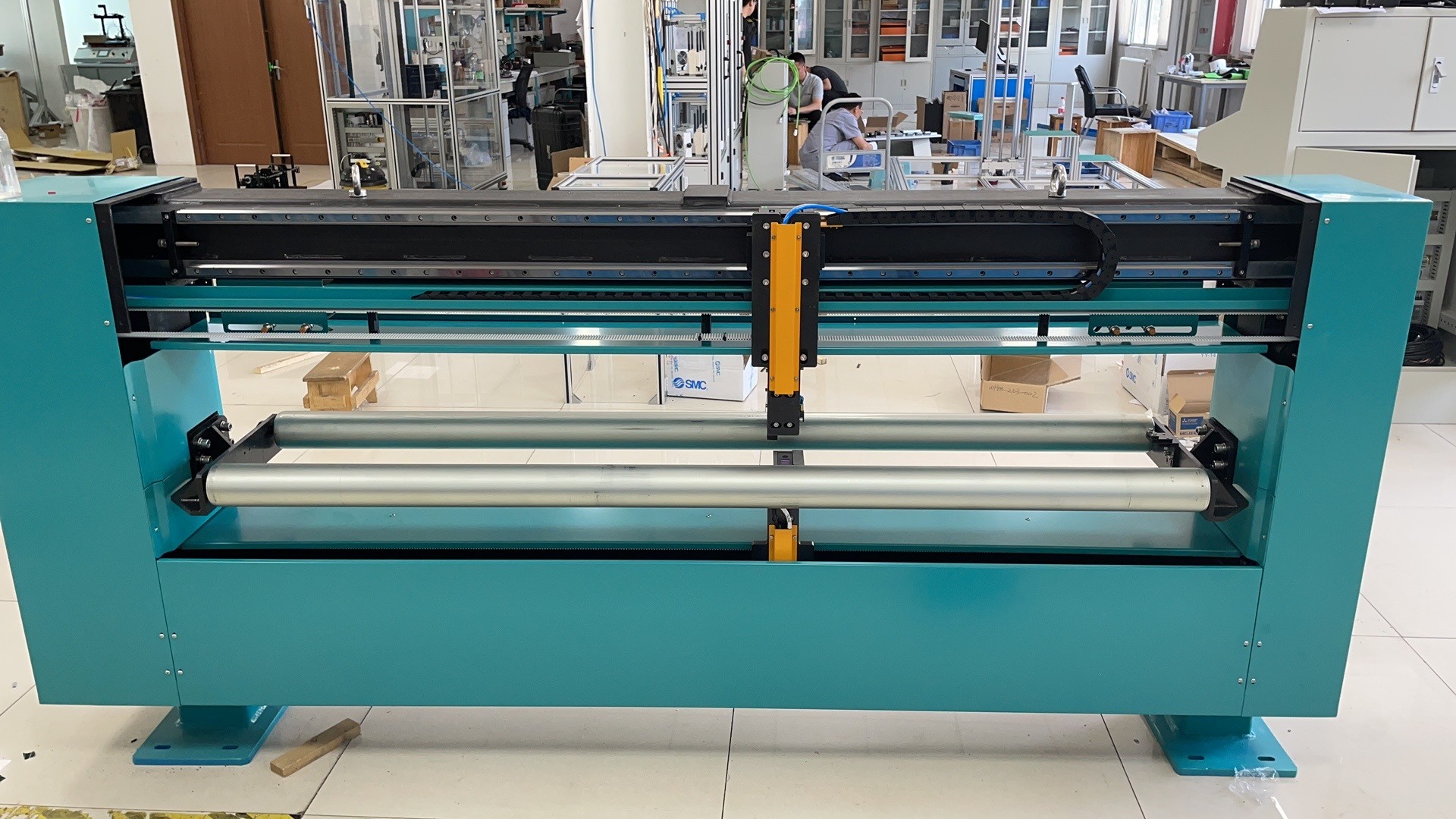

MiniTest 600 F型在線測厚系統采用磁感應原理，三軸機構跟隨式測量方式，能夠在線測測量鐵磁性金屬基體上的非磁性覆層厚度，可用在鍍鋅板和覆鋁鋅板生產線上。
電渦流測厚系統-測量導電基材上的絕緣覆層厚度
高頻交流信號在測頭線圈中產生電磁場，測頭靠近導體時，就在其中形成渦流。測頭離導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用量表征了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。由于這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱之為非磁性測頭。非磁性測頭采用高頻材料做線圈鐵芯，
例如鉑鎳合金或其它新材料。與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關系不同。與磁感應測厚儀一樣，渦流測厚儀也達到了分辨率0.1μm，允許誤差1%，量程10mm的高水平。采用電渦流原理的測厚儀，原則上對所有導電體上的非導電體覆層均可測量，如航天航空器表面、車輛、家電、鋁合金門窗及其它鋁制品表面的漆，塑料涂層及陽極氧化膜。覆層材料有一定的導電性，通過校準同樣也可測量，但要求兩者的導電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導電體，但這類任務還是采用磁性原理測量較為合適。
MiniTest 600 N型在線測厚系統采用電渦流原理，三軸機構跟隨式測量方式，測量導電基材上的絕緣覆層厚度，可用于軍工、航天、汽車等高精密制造中的在線涂層厚度測量。
非接觸式在線測厚系統-測量導電基材上的絕緣覆層厚度 (電話咨詢)
上述幾類涂層測量系統基于不同原理進行測量，用戶選擇時需要明確所測基材和涂層的材質，按照測量精度、節拍、使用環境以及預算綜合分析使用哪一種測量系統。我司在深圳、北京、上海均設有辦公地點，如有需要請就近聯系技術人員獲取解決方案及更多產品信息。
